HAPF型氣動襯塑波紋管單座調節閥
【型號】：
HAPF型
【通經】:
【壓力】：
1.0; 1.6MPa; ANS1 150 1b
【溫度】：
【閥體材質】：
ZG270-500襯 F46
【適用介質】：
各類強腐蝕,貴重,易 揮發等介質
【關鍵詞】：
節閥
產品資料下載
- 產品描述
- 產品特點
- 技術參數
- 結構及動作原理
- 零件材質
- 定貨須知
-
- 商品名稱: HAPF型氣動襯塑波紋管單座調節閥
- 【型號】: HAPF型
- 【壓力】: 1.0; 1.6MPa; ANS1 150 1b
- 【閥體材質】: ZG270-500襯 F46
- 【適用介質】: 各類強腐蝕,貴重,易 揮發等介質
產品介紹
HAPE型氣動襯塑波紋管單座調節閥由輕小型多彈簧執行 器和波紋管密封單座調節閥組成。所有與介質接觸部 份都采用襯塑結構,可耐各種強腐蝕介質,閥桿動密 封部份為波紋管及填料雙道密封,使密封極為可靠。輕 小型執行器體積小,重量輕,使整機更緊湊,重心低。 該閥可應用于各類強腐蝕,貴重,易 揮發等介質的調 節切斷控制。
用于調節控制時—股應配帶定位器。執行器可配 全不銹鋼型。
-
主要技術參數
公稱通徑 mm 20 25 32 40 50 65 80 100 150 閥座通徑 mm 10 15 20 25 32 40 50 65 80 100 150 流量系數 KV 1.2 3.2 5 8 12 20 32 50 80 120 270 公稱壓力 1.0;1.6MPa; ANS1 150 1b 流量特性 直線; 等百分比 執
行
機
構型號 ZMXAB-2 ZMXAB-3 ZMXAB-4 ZMXAB-5 有效面積 cm2 280 400 630 1000 行程 mm 16 25 40 60 彈簧范圍 KPa 20-100;40-200;8O-240(不銹鋼執行器僅為 80-240) 可調比 30; 1 使用溫度 -20-150°C 法蘭標準 1B;HG;ANS1(或 根據用戶需要) 泄漏等級 VI -

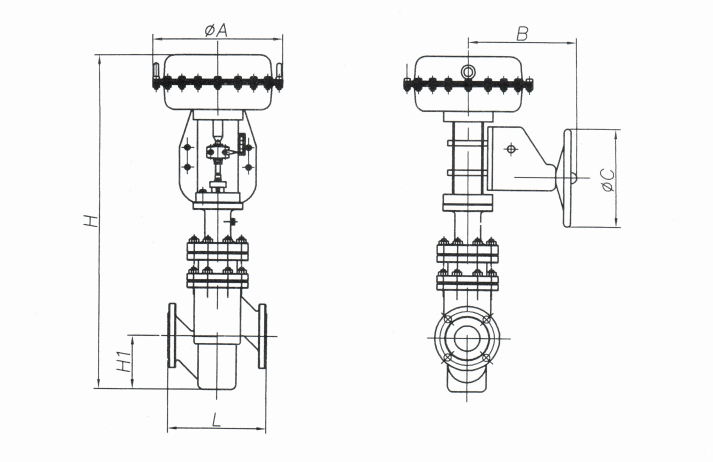

結構及動作原理
調節閥主要由輕小型氣動薄膜執行器及波紋管密封襯塑單座調節閥組成。

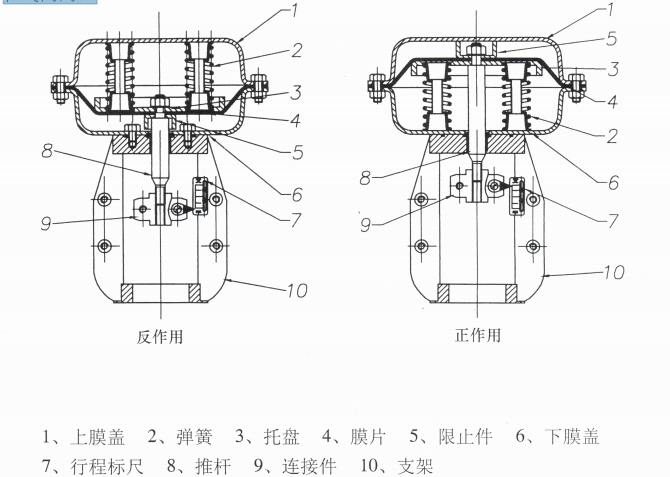

輕小型氣動薄膜執行器分正作用和反作用兩種。正作用執行器為信號增加推 桿外伸,反作用執行器為信號增加推桿內縮。與閥組件組組配后分別組成氣開閥 和氣閉閥。

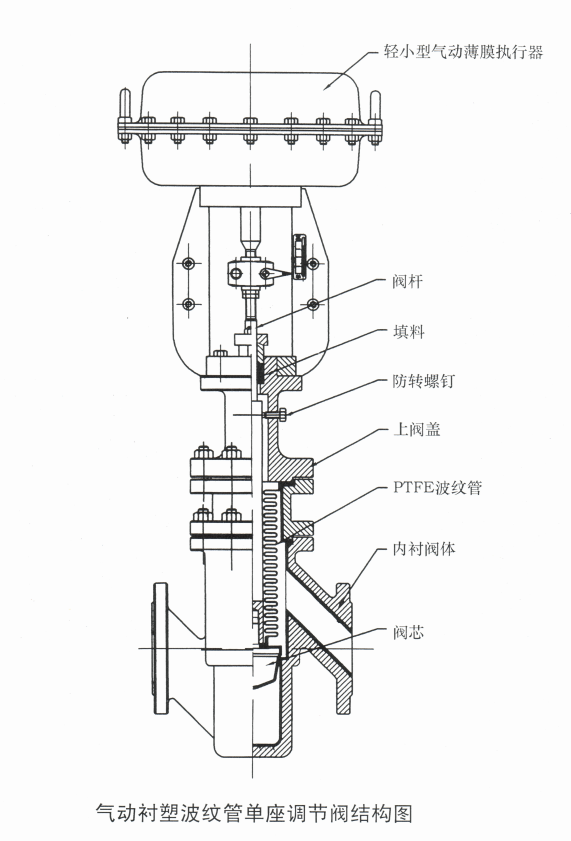

氣動執行器結構波紋管單座調節閥所有與介質接觸部份均為襯里結構,閥 桿動密封處為 PTFE 波紋管,另 外在閥蓋頂端處有 PTFE填料的后道常規密封,所 以密封極為可靠。與 執行器組配后閥桿與推桿連接后,當 推桿位移時帶動閥桿閥芯位移,閥芯頭部帶 有一定特性的曲線,從而根據輸入信號相應精確控制介質的流量。
-
零件材質
閥體 ZG270-500襯 F46 波紋管 PTFE 閥座
閥芯304襯 F46 填料 PTFE 膜蓋 SPHC; 304SS -
定貨須知
1、 產品型號
2、 彈簧范圍
3、閥的作用方式
4、公稱壓力
5、公稱通徑
6、介質及溫度
7、閥前后壓力及流量
8、流量特性
9、所帶附件
10、有何特殊要求
HAPF型氣動調節閥
