HAR型氣動活塞式O型球閥

【型號】：

HAR型

【通經】:

【壓力】：

1.6; 4. 0; 6.4MPa

【溫度】：

— 40~150℃ (軟密封 ) — 40~200℃ (增強密封 ) — 40~300℃ (硬密封)

【閥體材質】：

CS;304SS;316SS;316L，CS襯F46

【適用介質】：

應用于各類氣體、液體蒸汽、污水處理及含纖維介質

【關鍵詞】：

節閥

產品資料下載

產品描述
產品特點
技術參數
結構及動作原理
零件材質
定貨須知

- 商品名稱: HAR型氣動活塞式O型球閥
- 【型號】: HAR型
- 【壓力】: 1.6; 4. 0; 6.4MPa
- 【溫度】: — 40~150℃ (軟密封 ) — 40~200℃ (增強密封 ) — 40~300℃ (硬密封)
- 【閥體材質】: CS;304SS;316SS;316L，CS襯F46
- 【適用介質】: 應用于各類氣體、液體蒸汽、污水處理及含纖維介質
產品介紹

HAR型氣動活塞式O型球閥由鋁合金一體化執行器與O型球閥組成，它與電磁閥閥位回訊器定位器等附件配套使用。實現工業自控系統中對介質的二位切斷控制或調節控制?？蓮V泛應用于各類氣體、液體蒸汽、污水處理及含纖維介質的控制系統。

1、流通能力大，球閥流阻小，流通能力為同口徑普通閥的二倍以上。

2、結構緊湊，外形美觀，鋁合金一體化執行器外形簡潔，全封閉結構具有很好的防護性能。

3、成套性好，所有外接尺寸符合ISO5211/DIN3337標準，可直接安裝各種附件。

4、安全性好，預載荷彈簧的應用從根本上消除了維修解體時彈簧彈出的危險。

5、低磨擦系數材料做成的滑動軸承將活塞與氣缸壁間的磨損減至最小。既保證了動作的靈敏度，又提高了整機的使用壽命。
主要技術參數

1、公稱壓力∶1.6;4.0;6.4MPa 1、公稱壓力∶1.6;4.0;6.4MPa

2、操作氣源MPa∶0.4~0.6

3、工作轉角∶0-90°

4、流量特性∶近似對數（帶定位器）

5、允許壓差∶等于公稱壓力

6、使用溫度;-40~150℃（軟密封） -40~200℃（增強密封） -40-300℃（硬密封）

7、二位動作時間∶≤1.5s（（DN15-50）

?≤2.5s(DN65-100)

≤4s(DN125-200)

≤8s(DN250-300)

8、連接方式∶法蘭連接

9、允許泄漏量∶軟密封-GB4213-92VI級?硬密封-0.003%XKV

10、可選附件∶1）空氣過濾減壓閥?

2）電磁閥

3）閥位回訊器

4）閥門定位器

5）手輪機構
結構及動作原理

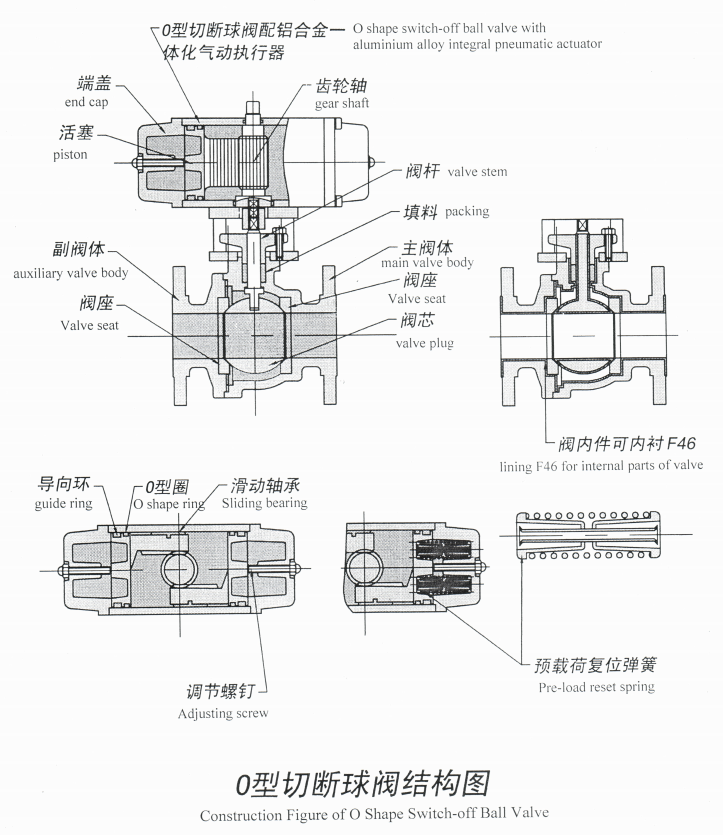

氣動球閥主要結構見附圖

配雙作用執行器動作原理∶控制系統送來的氣信號（一般為電磁閥）進入執行器一端，推動活塞帶動齒輪軸旋轉，從而帶動球閥閥芯旋轉，使之打開或關閉。此時，活塞另一端的氣室處于排氣狀態。反之，當另一端接受氣信號時，齒輪軸則向相反方向旋轉，實現閥芯的啟閉。

單作用氣動球閥的動作原理∶活塞外端裝有復位彈簧。當執行器中間接受氣信號時，活塞克服彈簧力帶動齒輪軸旋轉，當中部處于排氣時，在彈簧力的推動下，活塞帶動齒輪軸復位實現閥芯的啟閉動作。

零件材質

閥體	CS;304SS;316SS;316L，CS襯F46
閥芯	304SS∶316SS∶316L，CS村F46
閥桿	2CrI3;304SS;316SS;316L，CS襯F46
閥座	PTFE∶PPL;316SS硬化處理
填料	PTFE;柔性石墨
氣缸	鋁合金 ASTM6063陽極氧化
活塞	鋁合金UNI15076
端蓋	鋁合金UNI5076高強度環氧樹脂
齒輪軸	AISI SAE 1IL37
密封圈	丁麝橡膠
