HTV1000型?自力式溫度調節閥

【型號】：

HTV1000型?

【通經】:

【壓力】：

1.6MPa,4.0MPa,ANSI 150,ANSI300

【溫度】：

-20-50℃;30-80℃;50-100℃;80-150℃;

【閥體材質】：

CS;304SS;316SS;316L

【適用介質】：

可廣泛應用于各類供熱，醫藥，化工等行業

【關鍵詞】：

節閥

產品資料下載

產品描述
產品特點
技術參數
結構及動作原理
零件材質
定貨須知

- 商品名稱: HTV1000型?自力式溫度調節閥
- 【型號】: HTV1000型?
- 【壓力】: 1.6MPa,4.0MPa,ANSI 150,ANSI300
- 【溫度】: -20-50℃;30-80℃;50-100℃;80-150℃;
- 【閥體材質】: CS;304SS;316SS;316L
- 【適用介質】: 可廣泛應用于各類供熱，醫藥，化工等行業
產品介紹

HTV1000型自力式溫度調節閥（以下簡稱調溫閥）是利用液體熱脹冷縮且不可壓縮原理直接檢測被控系統 溫度且直接推動閥芯調節熱媒或冷媒進行溫度控制。無需氣源電源，是一種低維護的節能型調溫閥?？蓮V泛應用于各類供熱，醫藥，化工等行業。
產品特點

1、采用液體熱膨脹冷收縮原理作為控制動力，有很寬的溫度設定范圍。且推力大，控制平穩。

2、控制閥為波紋管密封平衡式閥芯，密封可靠，可耐較大的控制壓差，波紋管平衡單座閥芯在關閉時可達到嚴密關閉。

3、閥上裝有閥位指示及溫度設定指示，使操作更直觀。

4、過載保護能有效保護溫度過載時閥門不至損壞。

主要技術參數

公稱通徑	20	25	40	50	65	80	100
流量系數KV	6.3	10	25	40	65	100	160
公稱壓力	1.6MPa,4.0MPa,ANSI 150,ANSI300
許用壓差	1.3	1.1	1.0	0.9	0.8	0.6	0.4
泄漏等級	軟密封∶V級;硬密封∶IV級
介質溫度	硬密封-40~300℃;軟密封-40-220℃
環境溫度	-40-80℃
設定溫度	-20-50℃;30-80℃;50-100℃;80-150℃;
過載量	40℃
毛細管長度	3m;5m;10m;15m;
連接形式	法蘭連接
溫包接口	GI"
傳導系數	℃/1mm				℃/2mm

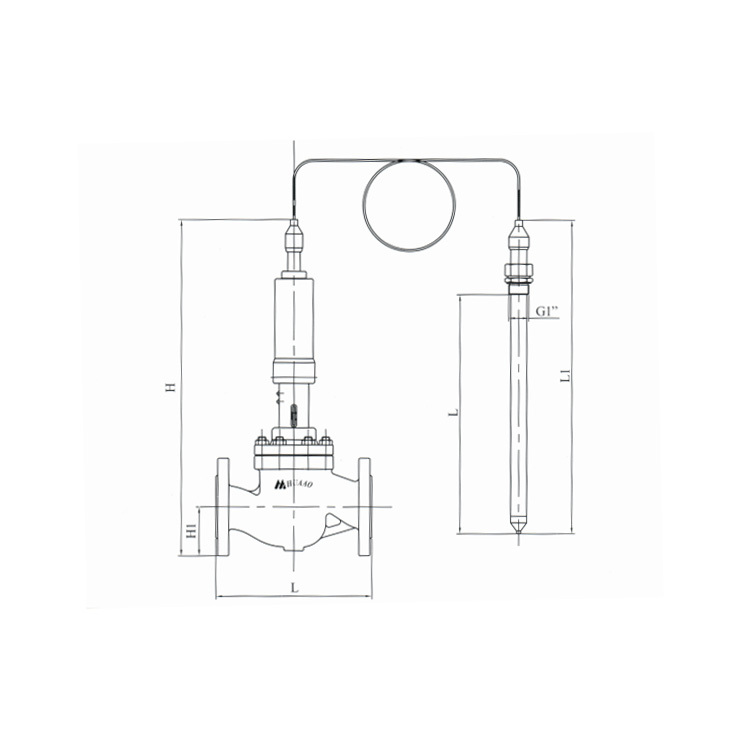

HTV1000冷卻型自力式溫度調節閥

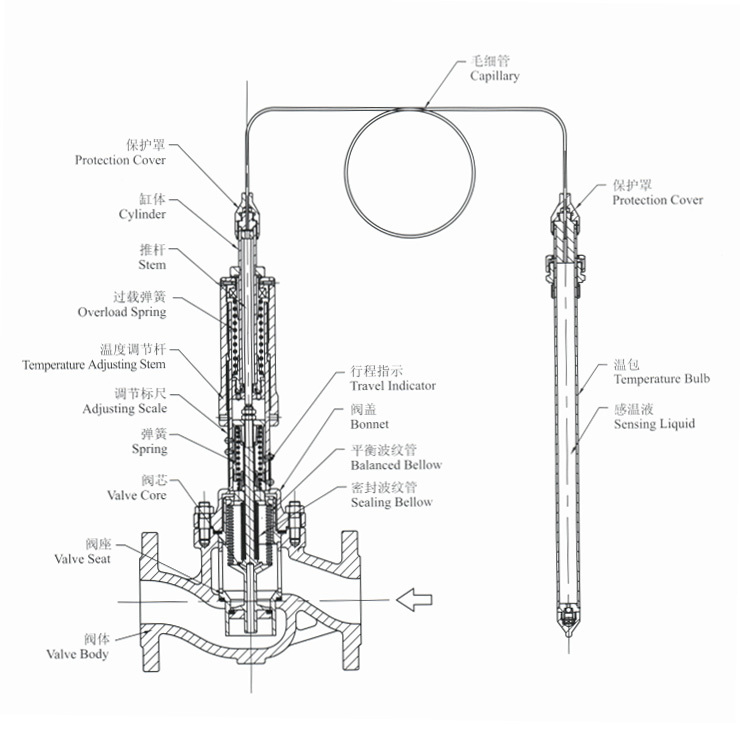

HTV1000加熱型自力式溫度調節閥

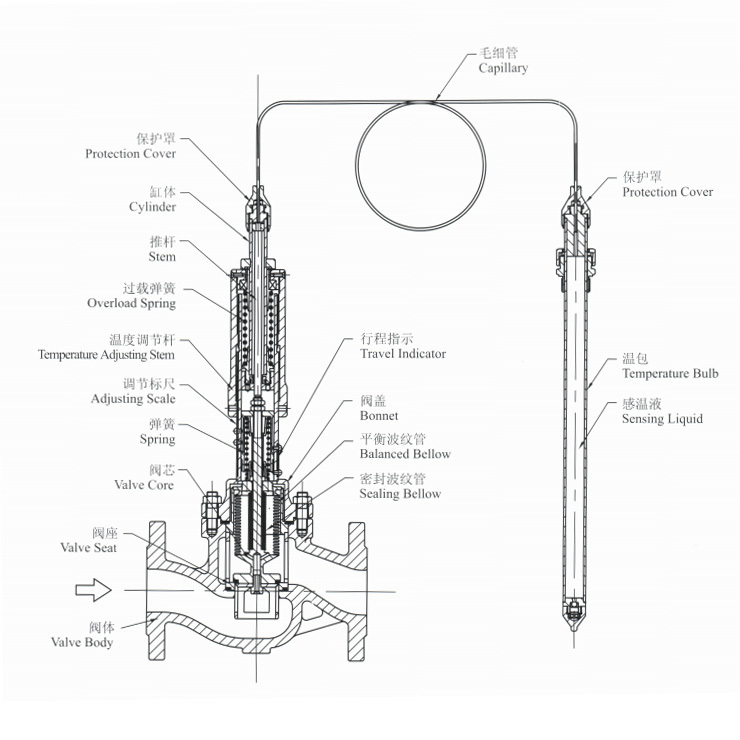

主要結構及動作原理

調溫閥有加熱型和冷卻型兩種

加熱型調溫閥為常開型閥門，熱媒經閥體流入加熱系統，調溫閥溫包直接插入加熱系統感測溫度變化，當溫度不斷高升，溫包中液體也會相應膨脹，膨脹的液體經毛細管進入缸體推動推桿帶動閥芯調節流量直至閥芯的開度與系統達到平衡狀態。這時溫度就達到穩定狀態。當由于工況變化時引起溫度變化時溫包內的感溫液體也會相應膨脹收縮，從而使閥芯作出相應位移進行調節，使溫度基本達到恒定。液體為不可壓縮的，所以控制溫度的大小主要取決于可膨脹空間的大小，而溫度調節旋鈕的旋轉可調節其可膨脹空間，所以只需旋動旋鈕就可以方便的進行溫度設定，當出現溫度過載時如沒有足夠的預留空間，液體因無膨脹空間而損壞調溫閥，所以過載彈簧會在超溫時被頂桿頂起，從而保護調溫閥。

冷卻型調溫閥為常閉型調溫閥門，控制原理與加熱一樣，只不過動作相反，且流經閥體的是冷媒，溫度升高閥門開啟，溫度降低閥門關小。

調溫閥控制系統相當于純比例控制器，控制精度主要取決于傳導系數的大小及工況的運行變化，所以選擇調溫閥應選擇合適的口徑。

零件材質

零件名稱	材質
閥體	CS;304SS;316SS;316L
閥芯	304SS;316SS;316L
閥座	304SS;316SS;316L
波紋管	304SS;316SS;316L
溫包	銅Copper,304SS;316SS;316L
毛細管	銅Copper,304SS;316SS;316L
彈簧	60Si2MnA環氧噴涂
墊圈	不銹鋼纏繞石墨
